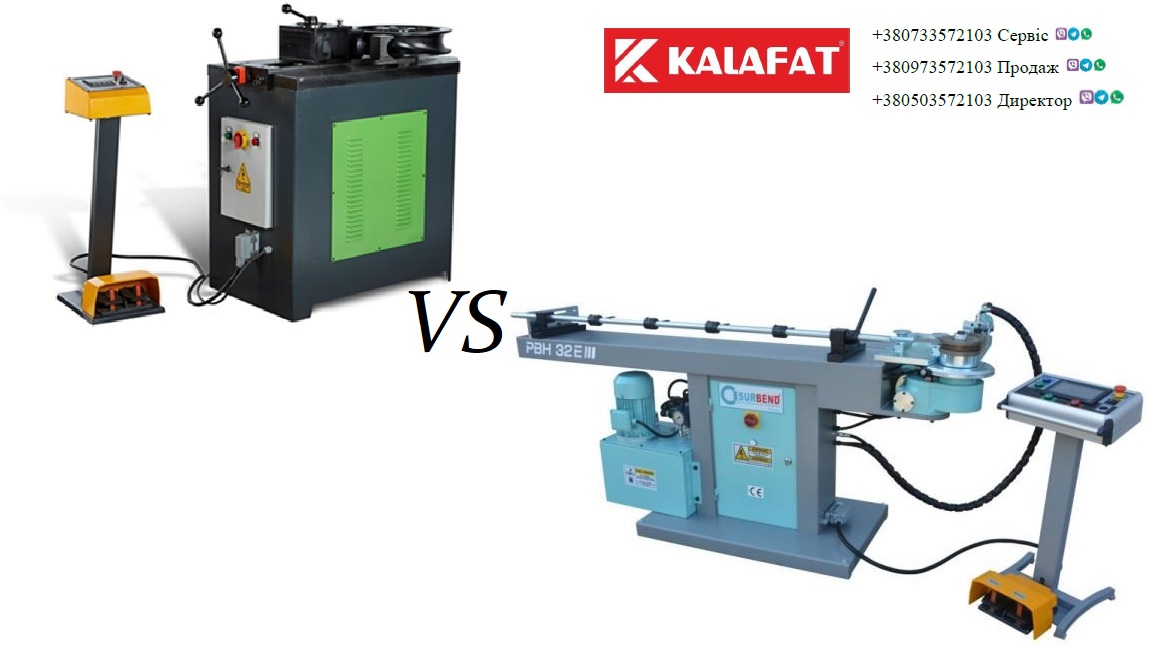

Чем отличаются дорновые и бездорновые трубогибочные станки?
Что такое трубогибочные станки
Эти станки являются универсальным оборудованием для гибки труб. Трубогиб работает с такими профилями, как круглая и профильная труба, полоса, квадрат и кругляк. Сгибание производится на строго заданный угол по определенному радиусу. Методы по которым происходит этот процесс бывают двух типов:
а) Прокатывание, такой способ еще называют намоткой трубы. Гибка происходит за счет электродвигателя.

б) Заготовка зажимается гидравликой с помощью зажимов на гибочной голове станка. Дорн (он же внутренний стабилизатор) перемещается с натяжением через отверстие в самой трубе. Высокая точность гибки достигается за счет чувствительной и выверенной работы двигателя и гидравлики.

Бездорновый (Прокат)
Для гибки каждого вида профиля, применяется свой, индивидуальный инструмент, он же – штамп или оправа. Точнее сказать, и вращающаяся вокруг своей оси оправа, и неподвижные ролики, фиксирующие трубу, блок-основа которых может передвигаться вдоль стола для прижима заготовки – обе эти составляющие должны иметь свою проточку под каждый размер трубы или профиля.

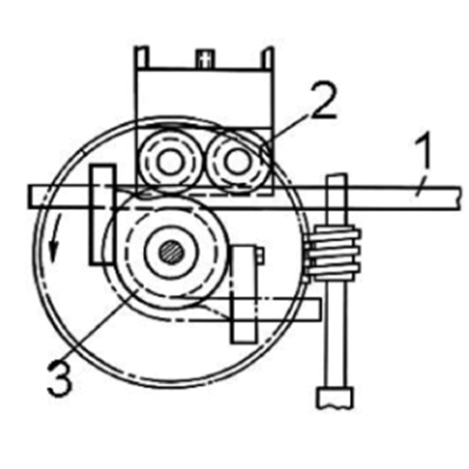

Схема гибки.
Труба фиксируется в оправе и зажимается неподвижными роликами. Далее оправа, в которой уже загружена и зажата деталь, начинает вращаться вокруг своей оси, приводимой в движение электромотором, а ролики (соответствующая часть) зафиксированы на месте, таким образом, обеспечивают гибку.
Угол гибки задается с помощью установки на определенное значение (положение) конечного или непосредственно в самом интерфейсе панели управления, в зависимости от модели бездорнового трубогиба.
Особенности
При работе на бездорновых трубогибах существует 2 основных правила, которые необходимо учитывать, проектируя гибку любого изделия, а именно:
1.Толщина стенки трубы (профиля) должна быть больше ее диаметра минимум на 10%
2.Радиус гиба не может быть меньше трех, а желательно четырех значений от диаметра самой трубы
Соблюдая оба правила при работе, Вы будете получать правильную, качественную поверхность и, самое главное, форму детали после процесса гибки. Если пренебрегать этими правилами, то очень велик риск получить совершенно не качественные детали, потому что могут (и будут) образовываться так называемые складки на внутренней поверхности трубы в месте изгиба. А также изломы, застревания или разрывы стенки на внешней стороне. Это характерно для труб и профиля с тонкой стенкой или из более пластичного металла.
Если существует необходимость в гибке деталей, частично или полностью не соответствующих этим условиям, лучше выбрать вариант дорнового трубогиба.
Области применения бездорновых трубогибов

Бездорновые трубогибы имеют очень широкую область применения при производстве различных конструкций, некоторые примеры изделий:
Главное понимать, что не имеющий дорну трубогиб сгибает только толстостенные трубы и профили.
Преимущества бездорнового трубогиба
Простая конструкция самого станка
Он гораздо доступнее дорнового станка. Поэтому его гораздо чаще можно встретить на разных производственных площадках.
Изменение всей оснастки под другую задачу или типоразмер занимает минимум времени
Возможность использования на объекте или в малогабаритных цехах.
Компактность размеров и масс.
Возможность работы с прутком и булыжником.
Легкая настройка станка. Несложное обслуживание
Недостатки бездорнового трубогина
Невозможность работать с тонкостенными трубами и профилями.
Отсутствие возможности борьбы с «бочкоподобием» при ее появлении.
В некоторых моментах возможно присутствие гофры на внутренней стороне при несоблюдении рекомендаций по выбору заготовки.

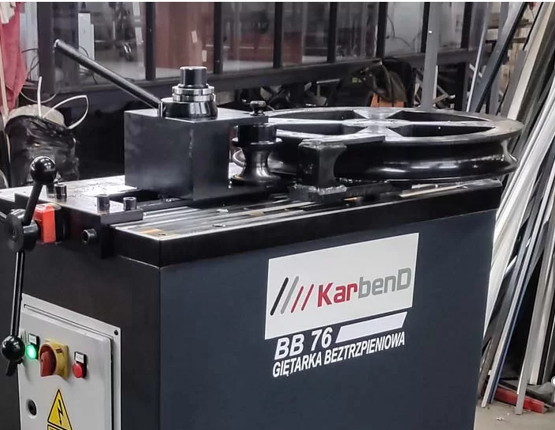

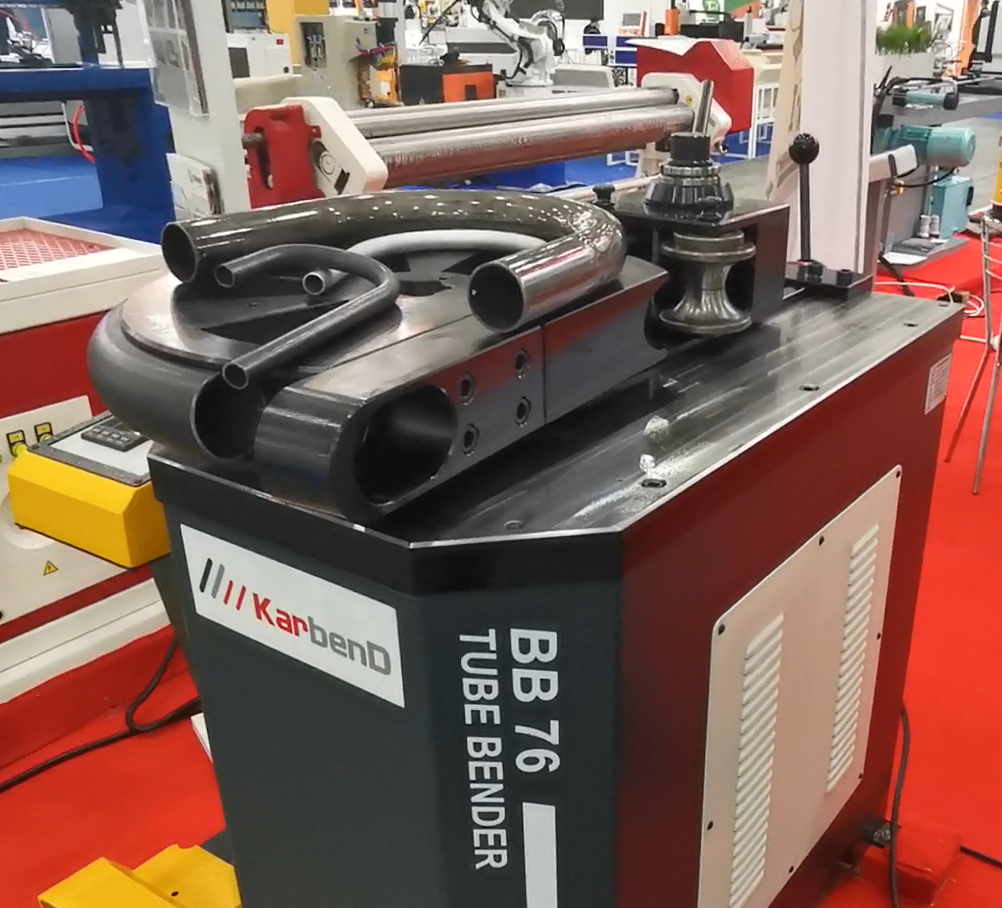

Бездорновый трубогиб Karmak BB-76 на выставке в г.Киев у официального дилера ТМ Калафат

Дорновый

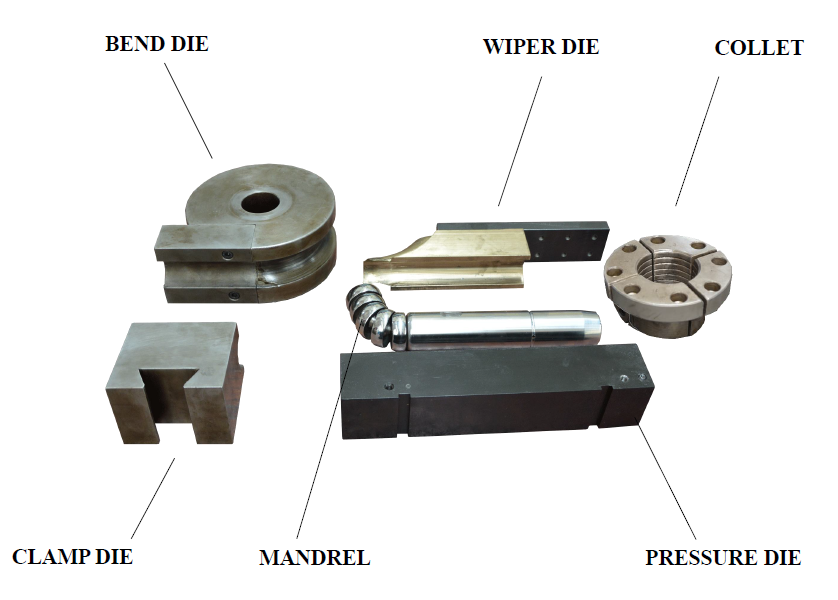

Дорновый трубогибочный станок является универсальным оборудованием для гибки труб круглого, квадратного и прямоугольного сечений. Дорна устанавливается в зависимости от радиуса гибки, диаметра трубы и толщины стенки трубы. Стоит сказать, что трубогибочная машина с использованием дорна сама по себе более сложное оборудование, с гораздо большим количеством деталей и узлов в конструкции.
Поскольку в момент сгибания труба с внешней стороны угла подвергается растяжению и пытается разорваться, в том числе теряя с легкостью до половины от начальной прочности, а с внутренней стороны происходит образование складок (гофры), то в этом случае необходимо использовать внутренний стабилизатор, помогающий момент изгиба распределяемого металла в нужном направлении, исключая описанные выше проблемы. Именно для этого используют Дорни. Он ведь внутренний стабилизатор.

Схема гибки.

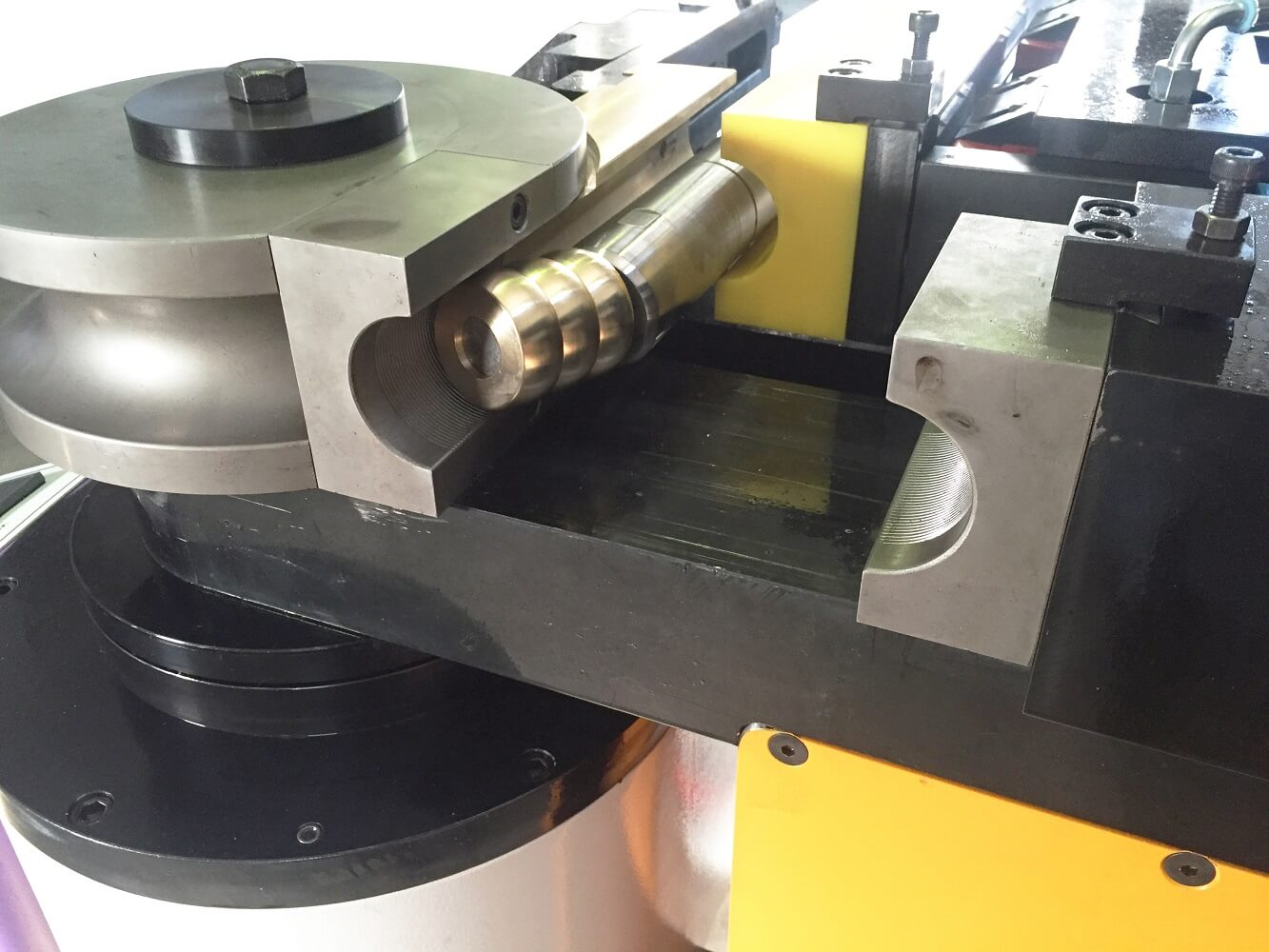

Заготовка зажимается гидравликой с помощью зажимов на изгибающей голове станка. Суть использования дорнирования состоит в перемещении подвижного инструмента с натяжением через отверстие в самой трубе. В данном случае этот процесс называют поверхностным пластическим деформированием заготовки. Высокая точность гибки достигается за счет чувствительной и выверенной работы двигателя и гидравлики.
Еще его могут называть калиброванный сердечник.
Таким образом, если у вашего производства возникла потребность в гибке тонкостенных труб, то именно на дорновом трубогибе вы сможете получить идеально ровный, красивый изгиб и прочную заготовку без ухудшения заложенной прочности.
Области применения дорновых трубогибов

Преимущества дорнового трубогиба
Возможность работы с тонкостенными трубами и профилями.
Возможно получить идеально ровный, красивый изгиб и прочную заготовку без ухудшения заложенной прочности.
Отсутствие гофры на внутренней стороне.
Возможность борьбы с «бочкоподобием» при ее появлении.
Возможность гибки малых радиусов.
Качество получаемой заготовки.
Недостатки бдорнового трубогина
Более сложная конструкция станка
Большая стоимость
Нельзя работать с прутком и кругляком

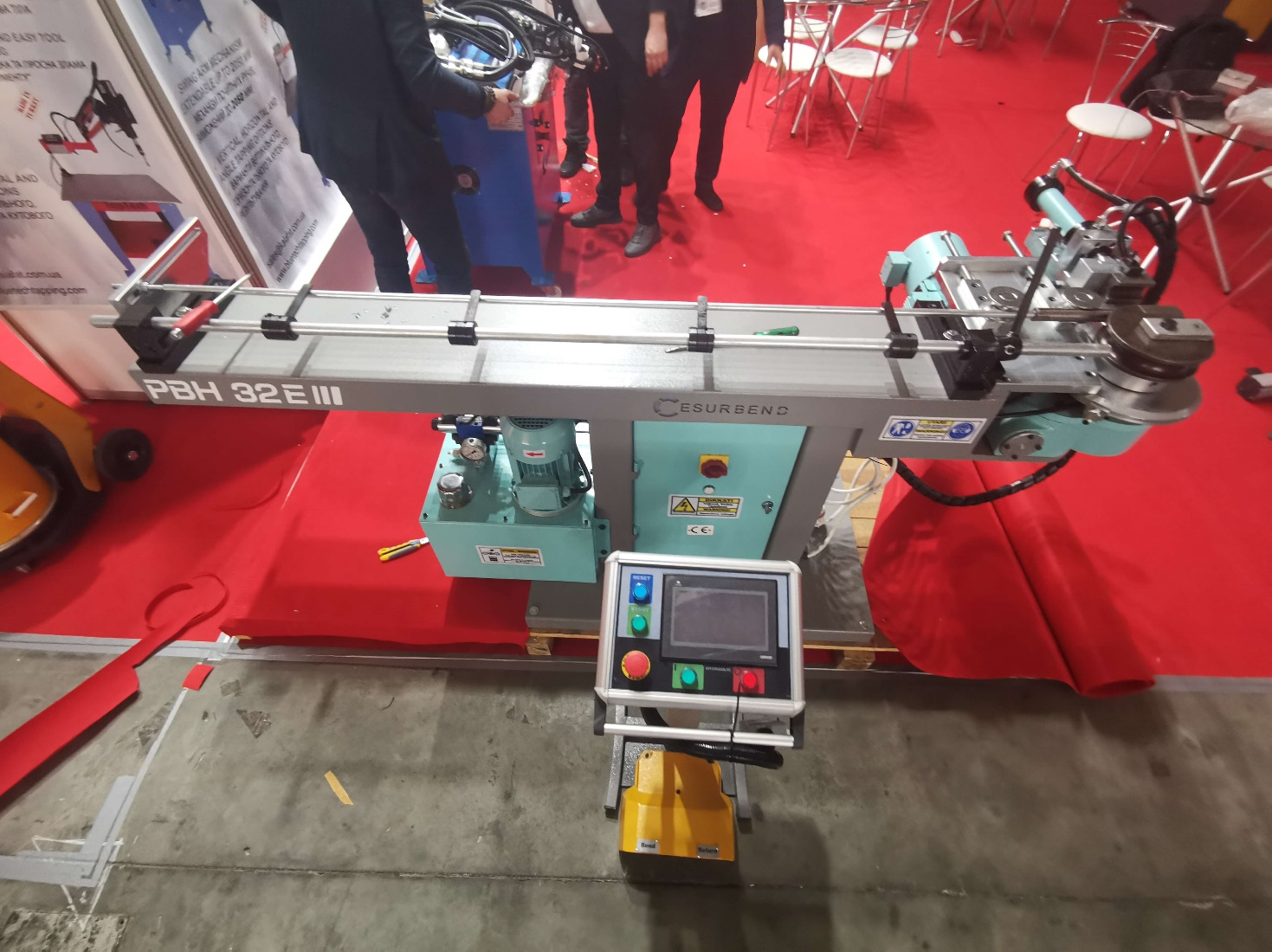

Дорновый трубогиб на выставке в г.Киев у официального дилера ТМ Калафат
Вывод
Согласно данному полу мы делаем вывод, что если у вас стоит задача на гибку тонкостенных труб, то значит, бездорновый трубогиб здесь не подойдет – он будет просто портить заготовку.
Что бы было проще в дальнейшем, просто запомните, что толстостенные трубы гнут на бездорновых трубогибочных станках, а тонкостенные на дорновых трубогибочных станках.
