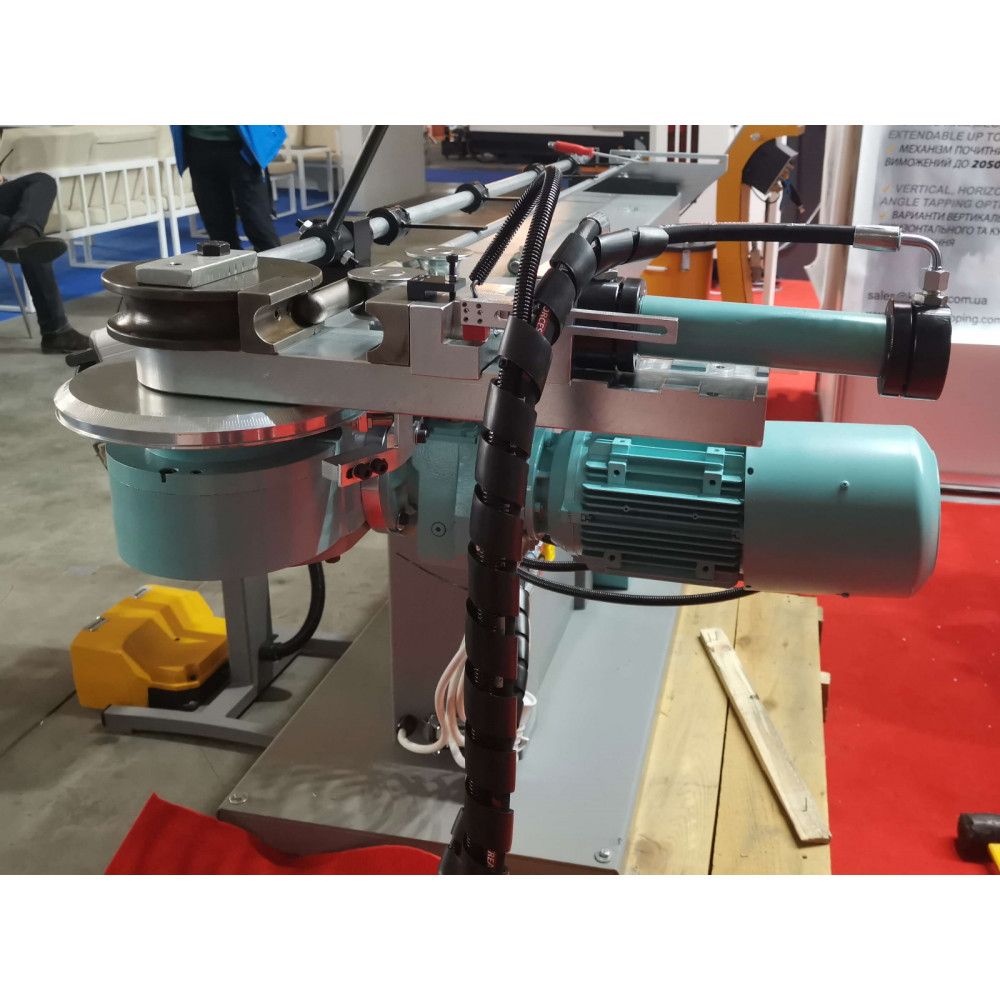

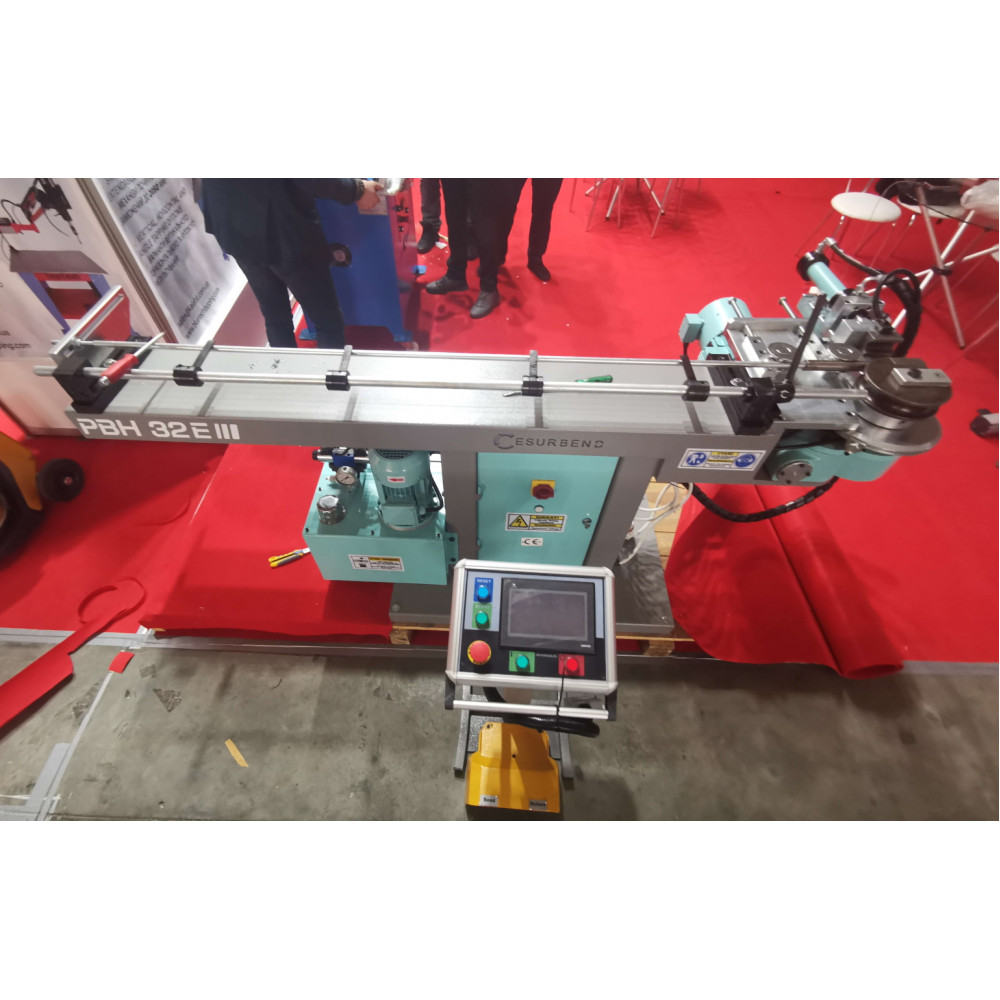

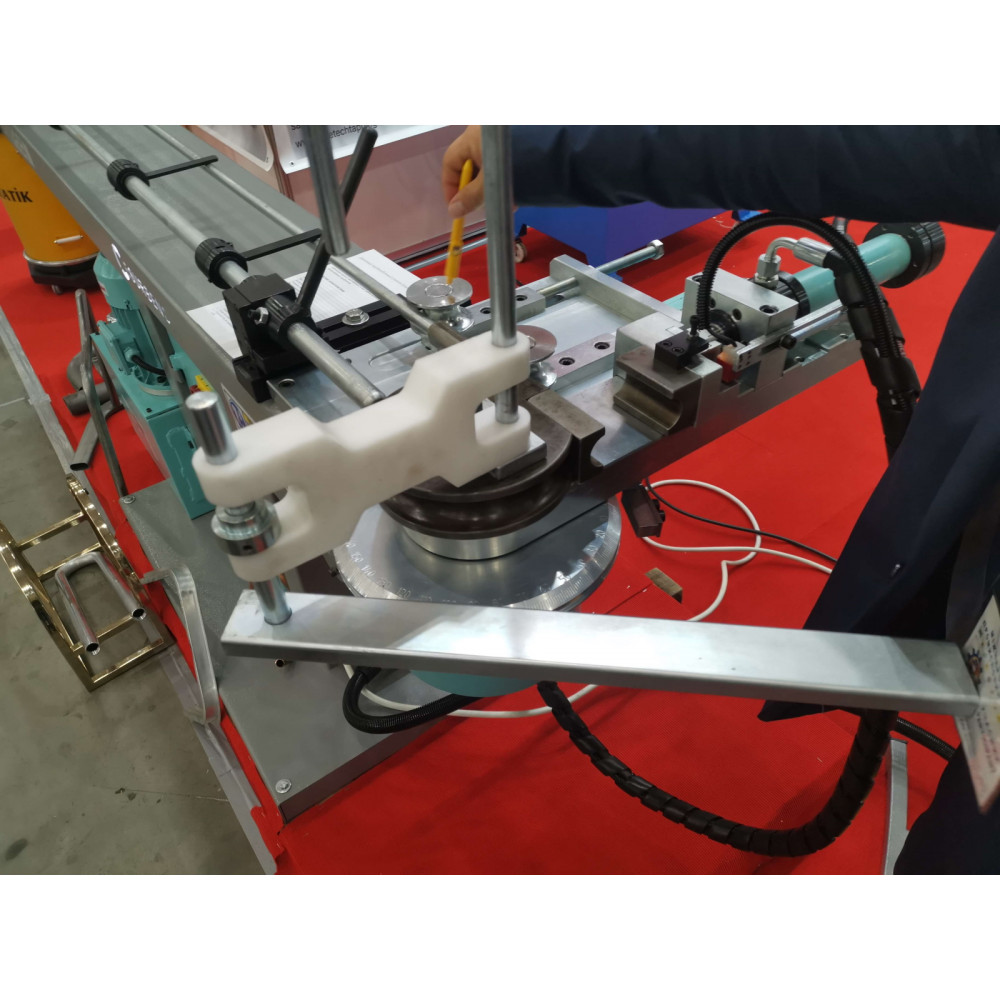

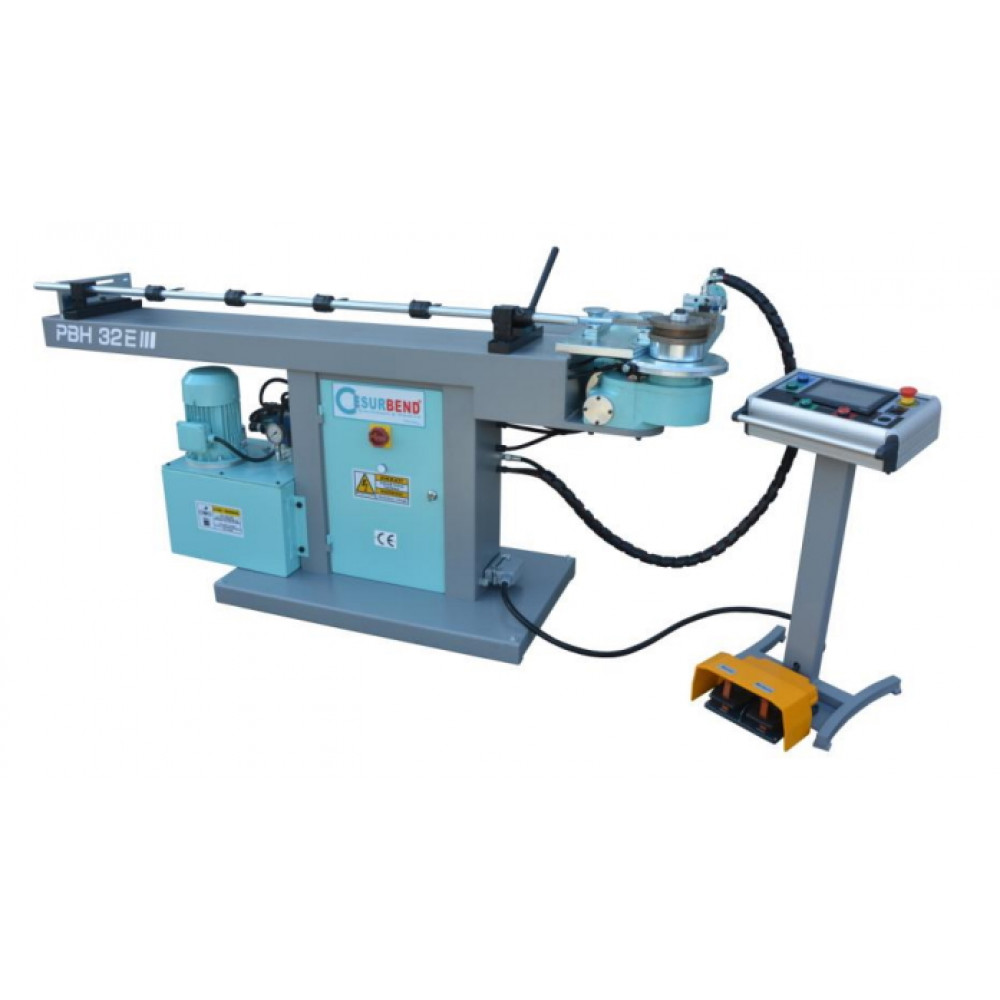

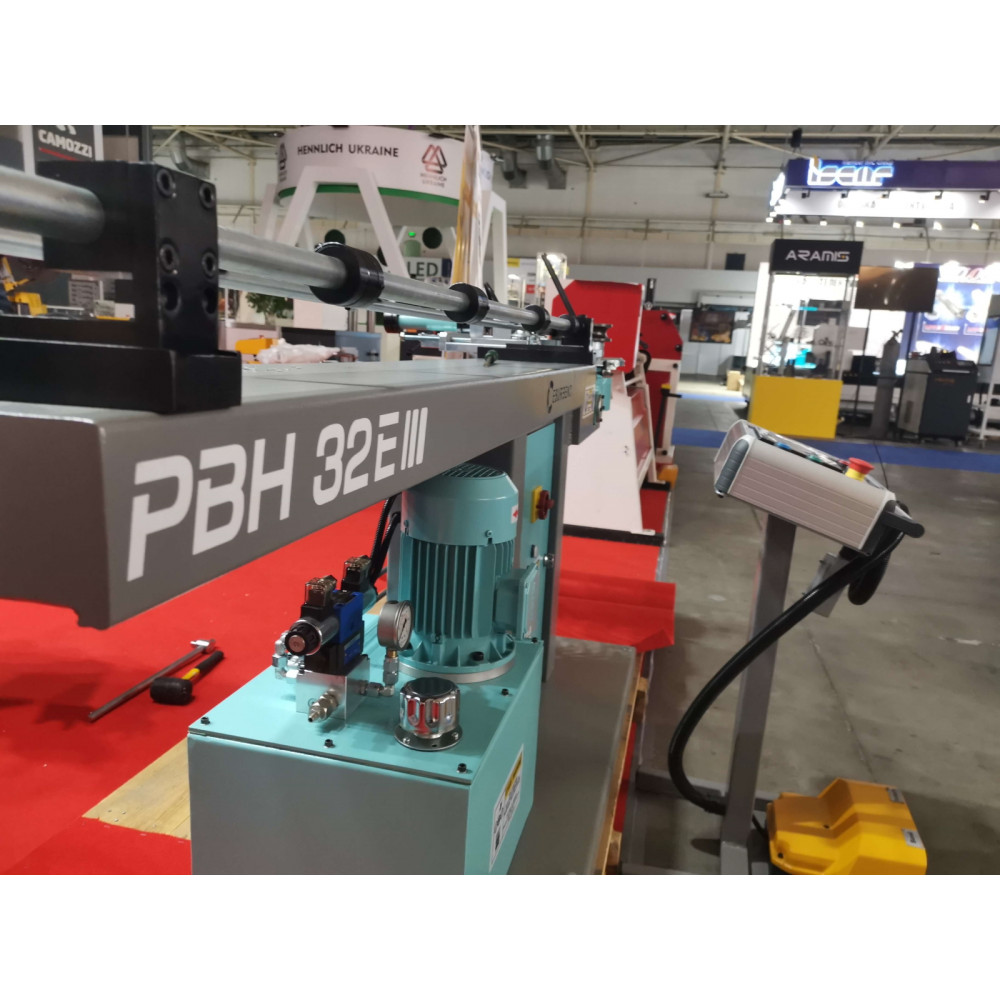

Дорновый трубогибочный станок CesurBend PBH 32E от ТМ Калафат

Дорновой трубогибочный станок является универсальным оборудованием для гибки труб круглого, квадратного и прямоугольного сечений. Такое оборудование подходит не только для работы на промышленных предприятиях со средним и большим объемом производства, но и для небольших цехов и мастерских, в чьи задачи входит производство качественных продуктов.

Полуавтоматический станок будет оптимальным выбором, если в день необходимо изгибать в среднем до 50 труб

Данная модель представляет собой самый простой трубогибочный станок с дорном. Высокая точность гибки достигается за счет чувствительной и выверенной работы двигателя и гидравлики.

Гибка происходит за счет електродвигателя, что является огромный преимуществом перед станками с гидравликой. Гидравлическая система не дает нужной повторяемости при гибке. Дорн устанавливается в зависимости от радиуса гиба, диаметра трубы и толщины стенки трубы. Заготовка зажимается гидравликой с помощью зажимов на гибочной голове станка. Станок очень прост в установке и управлении.

Особенности:

Цветной сенсорный экран 7 дюймов (Schneider)

Путем определения разницы углов различных материалов, полученных после первого сгиба на станке, автоматического расчета и учета этой разницы в следующих гибах. (автоматическая угловая компенсация)

Гидравлический зажим заготовки

Настройка размеров производится вручную

Угол выставляется на контроллере

На дорне имеется регулируемый ограничитель трубы по длине

Полка для сменной оснастки станка

Погрешность не превышает 0,1 мм по подаче заготовки и 0,1° по углу гиба

Стандартная комплектация:

Мобильная педаль управления станком с кнопкой аварийной остановки

Дорновая штанга длиной 2000 мм с ограничителем длины

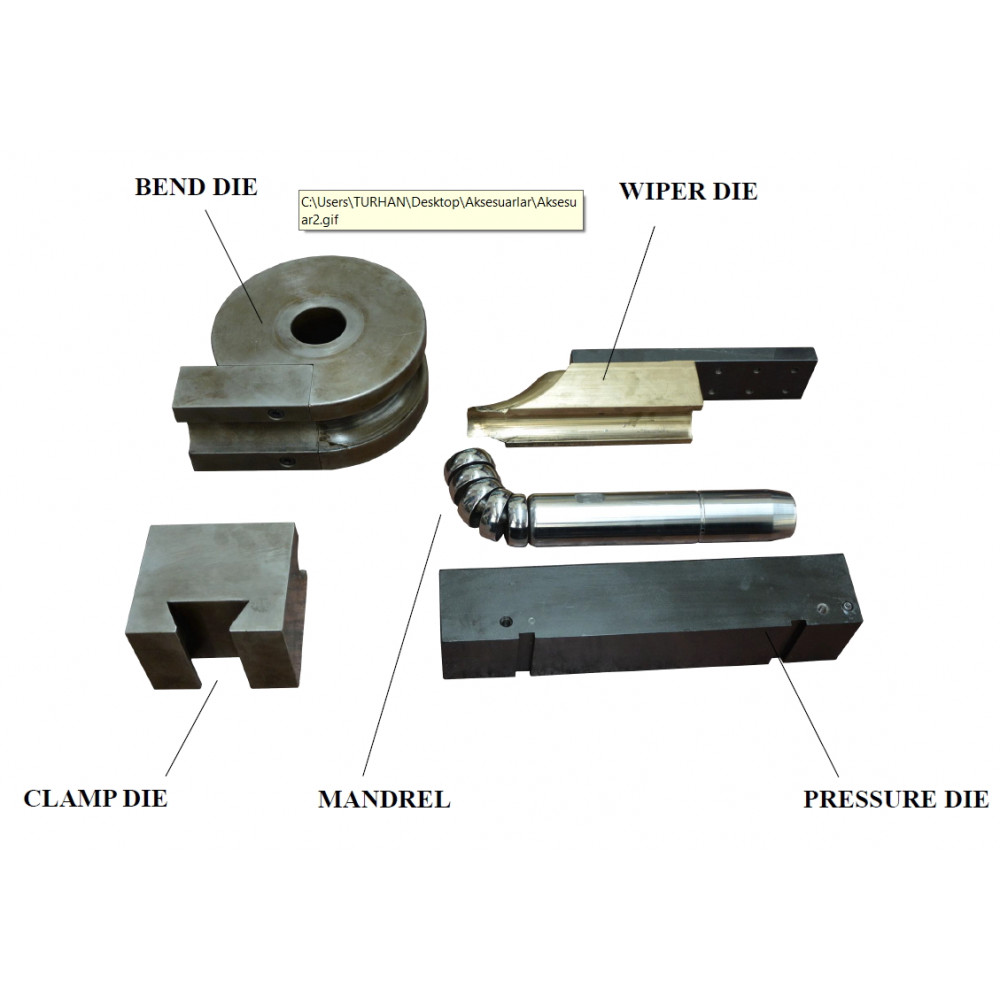

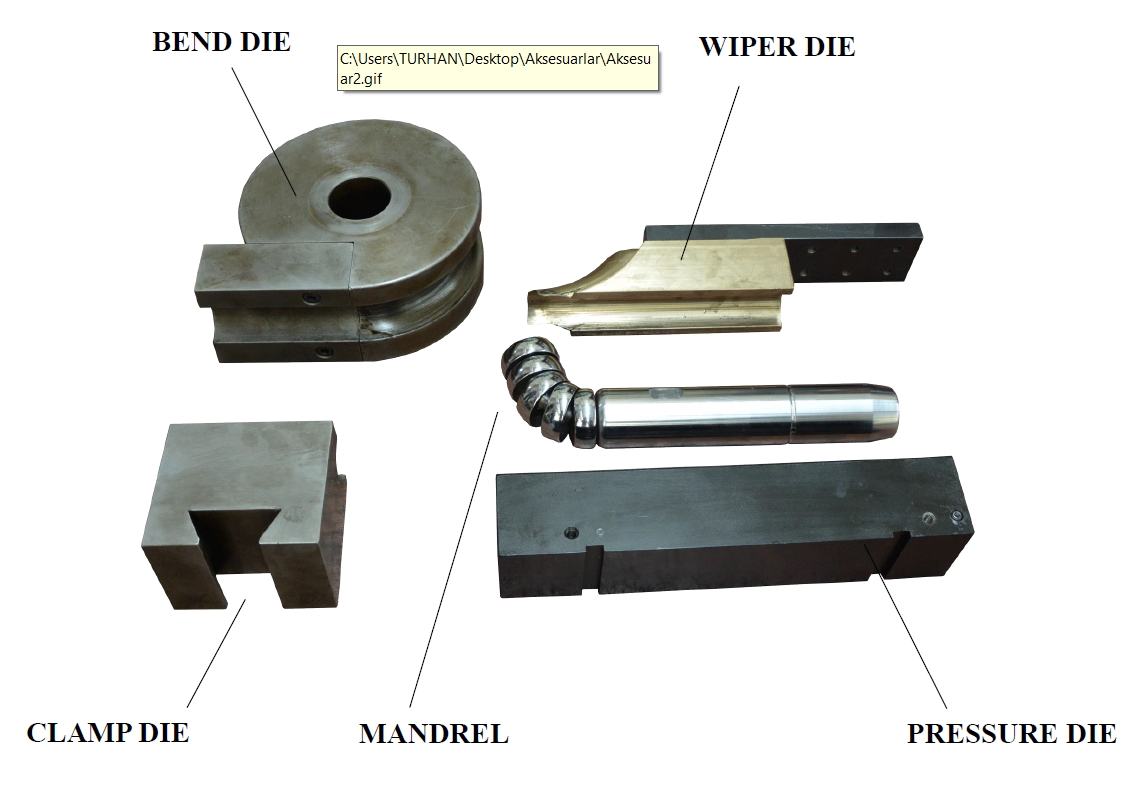

Набор инструмента один комплект

Форма (Bend die): Входит в набор пресс-форм. Это стандартный материал, который специально изготавливается по диаметру и радиусe согласно информации, полученная от вас.

Прижим (Clamp die): Входит в каждый набор форм. Соответствует форме

Дорн(Mandrel) : Существует два типа дорна. Выбор делается в зависимости от того, какая труба будет изгибаться как шарнирно-сочлененная оправка или фиксированная. Производитель делает выбор в соответствии с вашей задачей.

Матрица (pressure die): Входит в каждый набор форм.

Контактная матрица(wiper die): Не используется при каждой гибке. Используется только с трубами с очень тонкими стенками, а также с трубами с очень маленьким радиусом. Он очень часто используется для труб из нержавеющей стали. Необходимость решает производитель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина станка: 2300 мм

Ширина: 1000 мм

Высота: 1000 мм

Вес:  400кг

Мощность двигателя: 2,2 кВт

Диаметр трубы: 32

Толщина стенки трубы: 3 мм

Максимальный радиус гиба: 275 мм

Максимальный угол гиба: 190 °

Длина дорновой штанги: 2000 мм

Точность гиба: ±0,2 мм

За подробной информацией обращайтесь в ТМ «Калафат».

В зависимости от комплектации вид может изменяться, ТМ "Калафат" оставляет за собой право заменить части оборудования.
